主要结构特点：
l 基配东方红LR4A系列、高压共轨、增压中冷柴油发动机，采用博世高压共轨系统+EGR+DOC+DPF,动力强劲，油耗低；基配多功率省油开关，多种模式可调，适应多种作业，使用更经济；基配加注优质防冻液。
l新一代滚塑顶驾驶室，隔热及密封性好、驾驶室噪音低、视野开阔；装配LED工作灯，亮度高、寿命长。
l结构紧凑，前后轮距满足最小1.3米的要求，通过调整幅板在轮辋上的安装位置，可实现轮距有级调整，满足多种垄距要求；可选配轮胎调整轮距到1.2米，满足特殊垄距要求。
l 基配强压提升器，强压提升器配套有强压转换开关，根据作业需要，轻松实现强压和非强压状态自行调节，方便快捷。
l 配套知名品牌（ZF）水田或旱田前桥，质量可靠，满足水田或旱田作业要求，水田桥采用新型密封结构，防水效果好，更适合水田作业，可选装双锥行星桥，满足不同客户选择。
l传动系总成自主加工制造，质量稳定可靠，一致性好。
l液压输出操纵手柄优化设计，布置到右边操纵台，操纵舒适，美观方便。
l分体式动力输出总成结构，主要工作部件拆装方便，保养快捷。
l选装气刹装置，能够为配套拖车提供制动动力源，满足拖拉机运输作业要求。
|

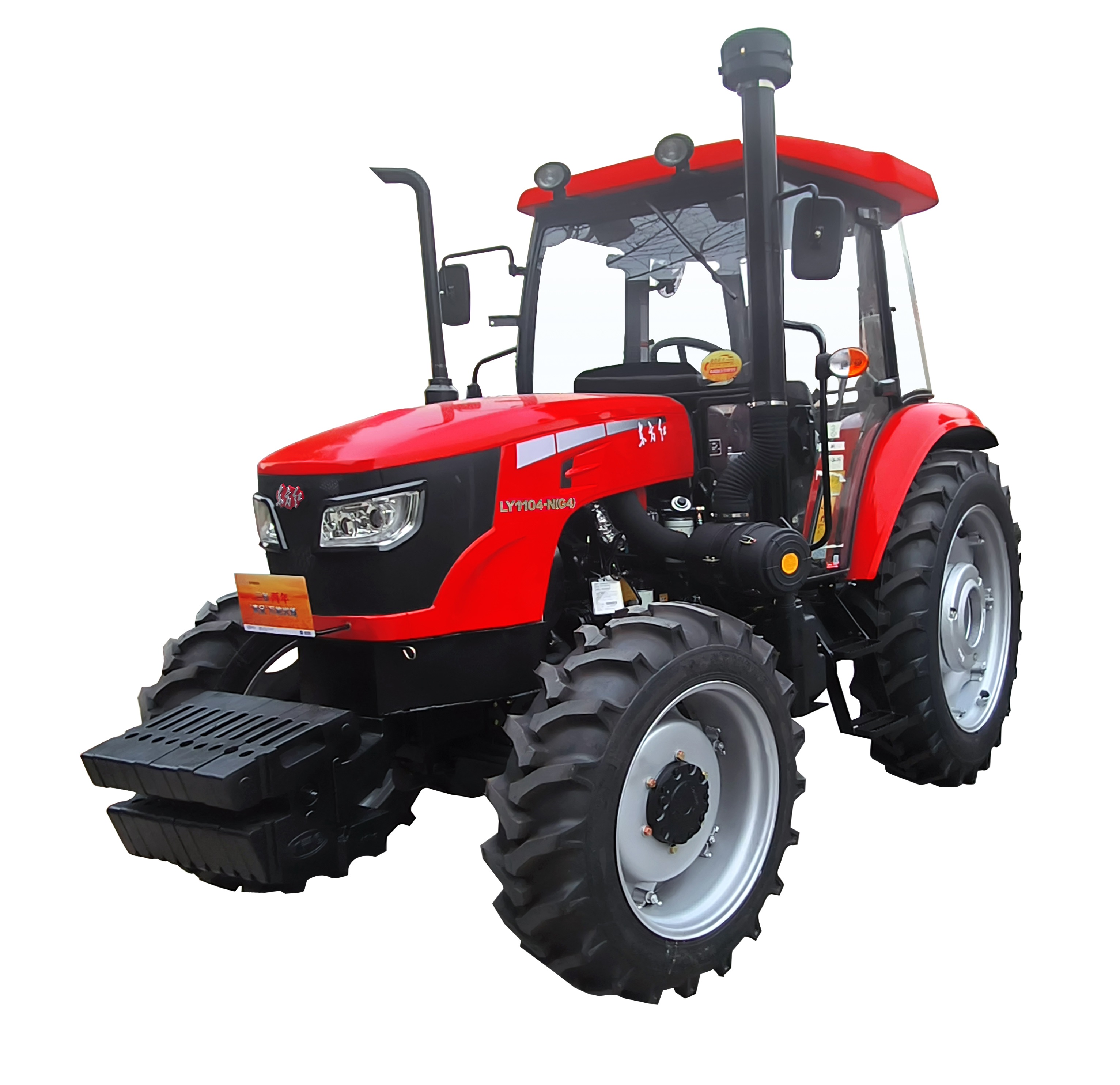

机型 |
东方红LY1104-N（G4） |
东方红LY1204-N（G4） |
|
|
外形尺寸（mm）长X宽X高 |
4440×1910×2950（至空滤顶端） |
4380×1910×2950（至空滤顶端） |
|
|
最大配重质量前/后（kg） |
400/300 |
400/400 |
|
|
发动机 |
型号 |
LR4A（EGR） |
LR4A（EGR） |
|
型式 |
四缸直列高压共轨增压中冷 |
四缸直列高压共轨增压中冷 |
|
|
标定功率（KW） |
81.5 |
88.9 |
|
|
额定转速（r/min） |
2200 |
2200 |
|
|
变速箱档数前进/倒退 |
12F+12R |
12F+12R |
|
|
速度范围 |
前进（km /h） |
2.05-35 |
2.05-35 |
|
倒退（km /h） |
2.06-35.28 |
2.06-35.28 |
|
|
轮胎规格 |
前轮 |
11.2-28、9.5-24（水田轮） |
11.2-28、9.5-24（水田轮） |
|
后轮 |
12-38、14.9-30（水田轮）11-32（水田轮) |
12-38、14.9-30（水田轮）11-32（水田轮) |
|
|
前轮距可调（mm） |
1200、1300、1800、1950 |
1200、1300、1800、1950 |
|
|
后轮距可调（mm） |
1200、1300、1800、1950 |
1200、1300、1800、1950 |
|
|
最小离地间隙（mm） |
440 |
440 |
|
|
最小转向圆半径（m） |
6.7±0.3 |
6.7±0.3 |
|
|
动力输出轴型式 |
后置独立 |
后置独立 |
|
|
动力输出转速（r/min） |
540/720（选装540/1000 720/1000 650/720） |
540/720（选装540/1000 720/1000 650/720） |
|
|
动力输出轴功率（KW） |
69.3 |
75.5 |
|
|
耕深控制方式 |
位控制、浮动控制 |
位控制、浮动控制 |
|
