主要结构特点：
l装配东方红4M系列高压共轨、增压中冷柴油发动机，采用博世高压共轨系统+EGR+DOC+DPF,动力强劲，油耗低；基配多功率省油开关，多种模式可调，适应多种作业，使用更经济；基配加注优质防冻液。
l新一代滚塑顶驾驶室，隔热及密封性好、驾驶室噪音低、视野开阔、自带天窗驾驶更舒适；有选装防翻架配置，满足不同客户需求，经济实用。装配LED工作灯，亮度高、寿命长；燃油箱190L，油箱容积大，连续作业时间长。
l加强型传动系，可装配进口离合器，可靠性更高；基配12+12档，可配套同步器梭式换挡，前进、倒退转换平顺，操纵更轻便。
l分体式动力输出总成结构，主要工作部件拆装方便，保养快捷。
l后轮无级可调，适应性强。
l基配强压提升器，可装配双辅助油缸，提升力大，满足多种机具配套；强压提升器配套有强压转换开关，根据作业需要，轻松实现强压和非强压状态自行调节，方便快捷。
l装配底盘润滑油散热器，可有效控制整机的底盘温度，传动系工作可靠，使用寿命更长。
l 配套知名品牌（ZF）水田或旱田前桥，质量可靠，满足水田或旱田作业要求，水田桥采用新型密封结构，防水效果好，更适合水田作业，可选装双锥行星桥，满足不同客户选择。
|

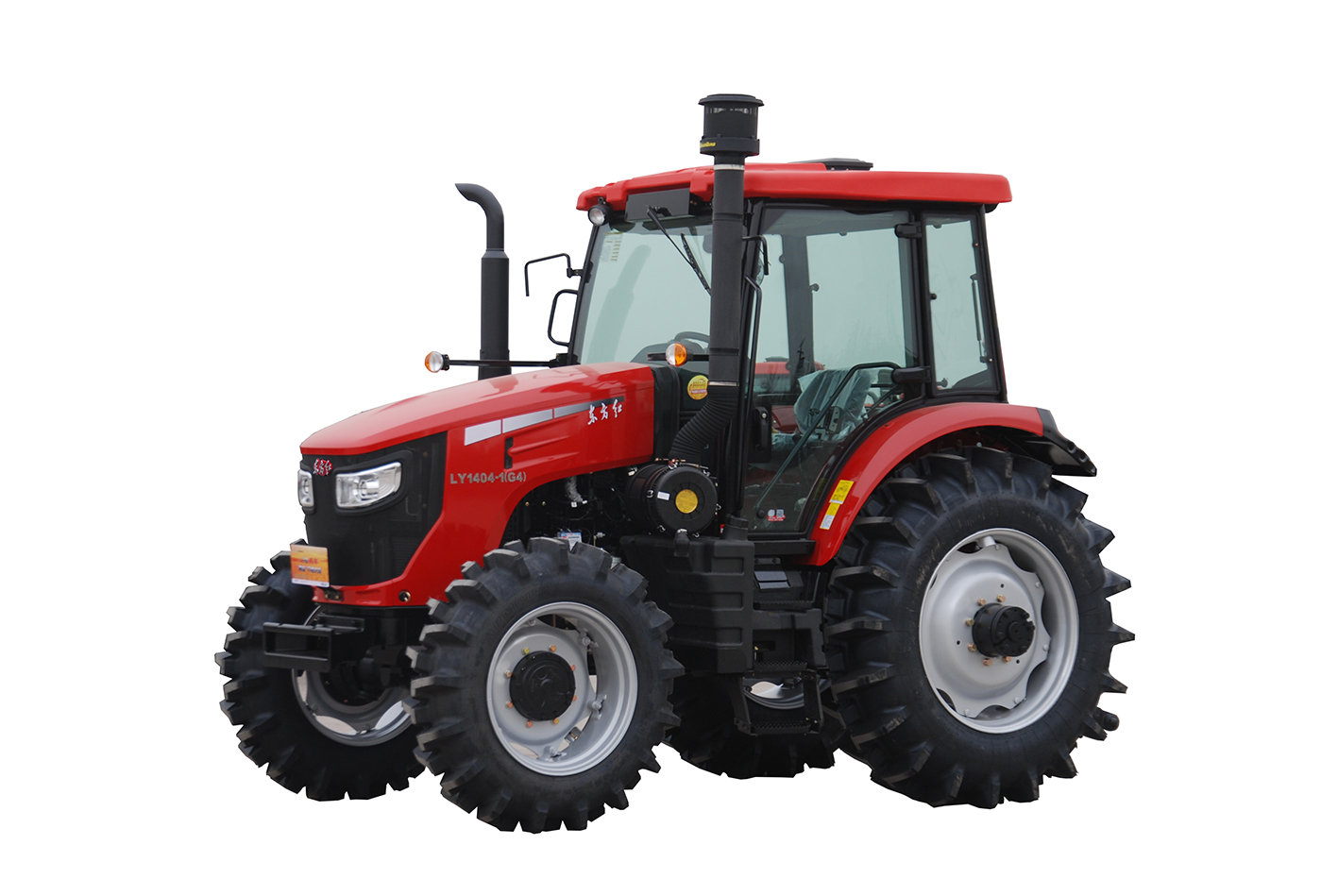

机型 |
东方红LY1304-1（G4） |
东方红LY1404-1（G4） |
|
|
外形尺寸（mm）长X宽X高 |
4350X2350X3100（至空滤顶端） |
||
|
最大配重质量前/后（kg） |
400/300 |
||
|
发动机 |
型号 |
LR4M145-40E |
LR4M155-40E |
|
型式 |
四缸直列高压共轨增压中冷 |
||
|
标定功率（KW） |
96.2 |
103.6 |
|
|
额定转速（r/min） |
2200 |
||
|
变速箱档数前进/倒退 |
12F+12R |
||
|
速度范围 |
前进（km /h） |
2.27-37.02 |
|
|
倒退（km /h） |
2.28-37.32 |
||
|
轮胎规格 |
前轮 |
13.6-24 12.4-26（水田轮）12.4-26（水田轮） |
|
|
后轮 |
16.9-34 16.9-34（水田轮）13.6-38（水田轮） |
||
|
前轮距可调（mm） |
1560-2000 |
||
|
后轮距可调（mm） |
1494-2200 |
||
|
最小离地间隙（mm） |
420（前桥下端） |
||
|
最小转向圆半径（m） |
5.7±0.3 |
||
|
动力输出轴型式 |
后置独立 |
||
|
动力输出转速（r/min） |
540/720（选装540/1000 720/1000 650/720） |
||
|
动力输出轴功率（KW） |
81 |
91.7 |
|
|
耕深控制方式 |
位调节强压入土可选装位控制浮动控制力控制及力位综合控制 |
||
