主要结构特点：
l装配东方红4A系列高压共轨、增压中冷柴油发动机，采用博世高压共轨系统DOC+DPF +EGR,动力强劲，油耗低；基配多功率省油开关，多种模式可调，适应多种作业，使用更经济。
l新一代滚塑顶驾驶室，隔热及密封性好、驾驶室噪音低、视野开阔、自带天窗驾驶更舒适；有选装防翻架配置，满足不同客户需求，经济实用。装配LED工作灯，亮度高、寿命长；智能七吋液晶彩屏组合仪表、显示内容多、可靠性高。
l加强型传动系，可装配进口离合器，可靠性更高；基配12+12档，可配套同步器梭式换挡，前进、倒退转换平顺，操纵更轻便。
l分体式动力输出总成结构，主要工作部件拆装方便，保养快捷。
l基配强压提升器，可装配双辅助油缸，提升力大，满足多种机具配套；强压提升器配套有强压转换开关，根据作业需要，轻松实现强压和非强压状态自行调节，方便快捷。
l装配底盘润滑油散热器，可有效控制整机的底盘温度，传动系工作可靠，使用寿命更长。
l 可满足一般旱田作业和中耕作业要求，满足用户不同工况的作业选择。
|
机型 |

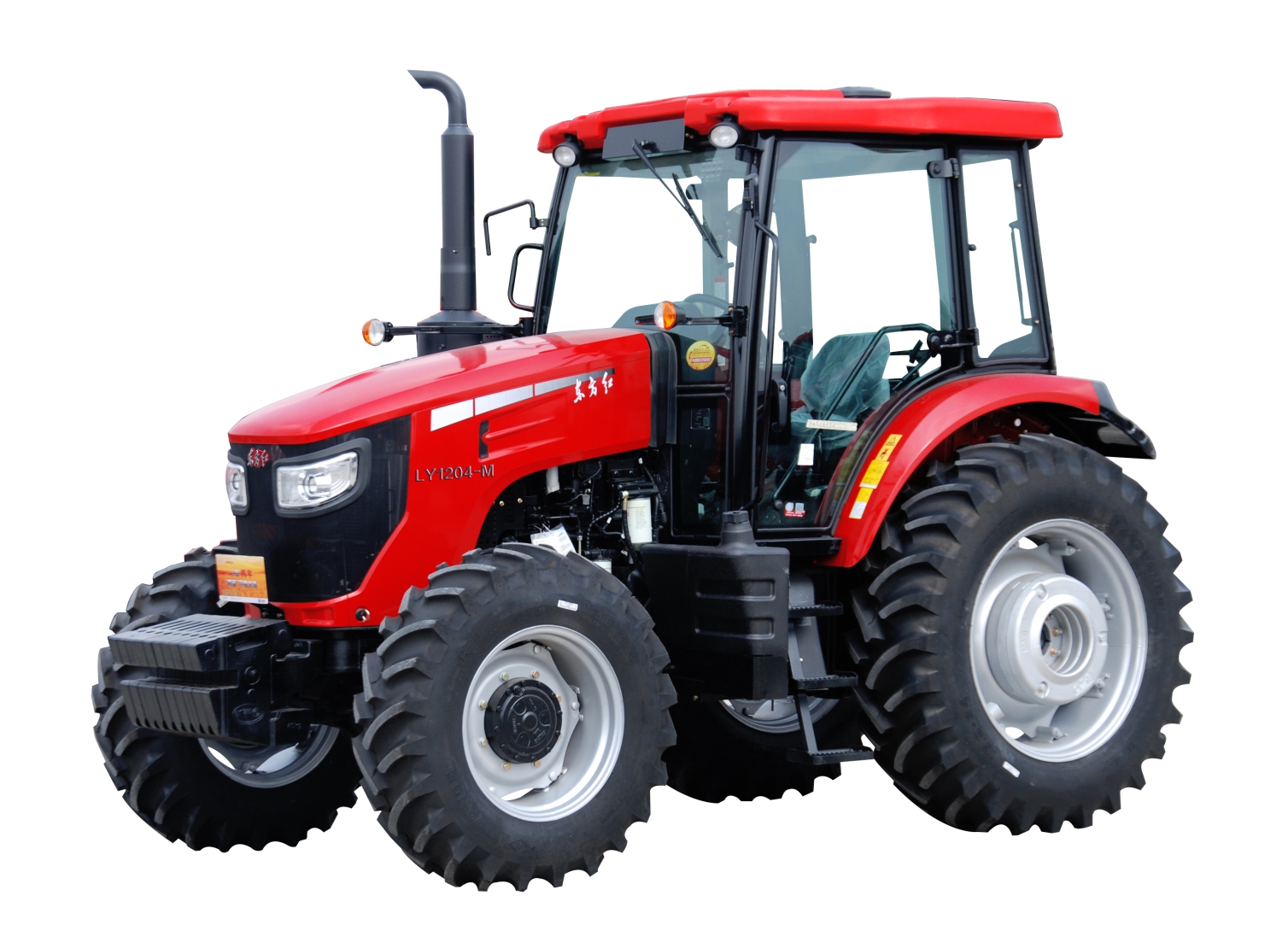

东方红LY1004-M |
东方红LY1104-M |
东方红LY1204-M |
|
|
外形尺寸（mm）长×宽×高 |
4450×2200×2950（至后处理尾管顶端） |
|||
|
最大配重质量 前/后（kg） |
400/300 |
|||
|
发动机 |
型号 |
LR4A110-40 |
LR4A125-40 |
LR4A130-40 |
|
型式 |
四缸 直列 高压共轨 增压中冷 |
|||
|
标定功率（KW） |
73.5 |
81 |
88.9 |
|
|
额定转速（r/min） |
2200 |
|||
|
变速箱档数 前进/倒退 |
12F+12R |
|||
|
速度范围 |
前进（km /h） |
2.27-37.02 |
||
|
倒退（km /h） |
2.28-37.32 |
|||
|
轮胎规格 |
前轮 |
13.6-24/11-38（中耕） |
||
|
后轮 |
16.9-34/12.4-54（中耕） |
|||
|
前轮距可调（mm） |
1564-2000 |
|||
|
后轮距可调（mm） |
1452～2152 |
|||
|
最小离地间隙（mm） |
425（基配轮胎）/600（中耕胎） |
|||
|
最小转向圆半径（m） |
5.7±0.3 |
|||
|
动力输出轴型式 |
后置 独立 |
|||
|
动力输出转速（r/min） |
540/720选装（540/1000 720/1000 650/720） |
|||
|
动力输出轴功率（KW） |
62.5 |
68.85 |
85.97 |
|
|
耕深控制方式 |
位调节 强压入土 可选装位控制 浮动控制力 控制及力位综合控制 |
|||
