主要结构特点：
l 配套东方红YTN9系列四气门高压共轨系统+DOC+DPF+SCR、增压中冷柴油发动机；可选装上柴9D系列高压共轨系统+DOC+DPF+SCR、增压中冷柴油发动机；动力强劲，油耗低；
l 采用PSD内置干式空滤，尺寸更小、重量更轻、阻力更低、集成一体化，带负压除尘系统，减少空滤保养时间；基配加注优质防冻液。
l 驾驶室基配空调、副座、天窗等，驾乘环境舒适；装配LED工作灯，亮度高、寿命长；智能七吋液晶彩屏组合仪表、显示内容多、可靠性高；具备人机交互功能，方便用户对整车进行维修；可实现保养提醒；
l 装配加强型的24+8挡重载变速箱，强度大；使用更可靠；装配爬行挡，车速从0.25km/h至36.7km/h，速度范围宽，作业效率高。
l 动力输出采用电液控制的湿式离合器结构，润滑及散热效果好，使用寿命长，质量可靠。按钮操纵，使用轻便；基配缓冲装置，动力结合传递平稳，与机具配套的适应性更强。
l 配16吋加强型离合器，传递扭矩大，使用更可靠；采用气助力操纵，操纵更轻便；同时储气筒可提供轮胎充气用应急气源。
l 后轮为滑动轴结构的无级调节安装方式，轮距的调整方便、调整范围广；轮胎可装前单后单、前单后双，并有斜交胎和子午线胎多种规格供选装；同时有进口特瑞堡、米其林等品牌供选择，满足客户多样化需求。
l基配强压入土、位调节提升器，可实现强压与非强压转换功能；可选装电控提升器，一键控制，操作轻便、舒适，可选装带力位综合控制的进口电控提升器，功能强大，适应性更强。
l 提升力大于5吨， 基配3组液压输出，可选装4组液压输出，与重型复合型机具配套的适应性强。
l 液压提升系统采用分油独立油路，多级过滤系统，清洁度有保证，可靠性更高，持续作业时间更长。
|
机型 |

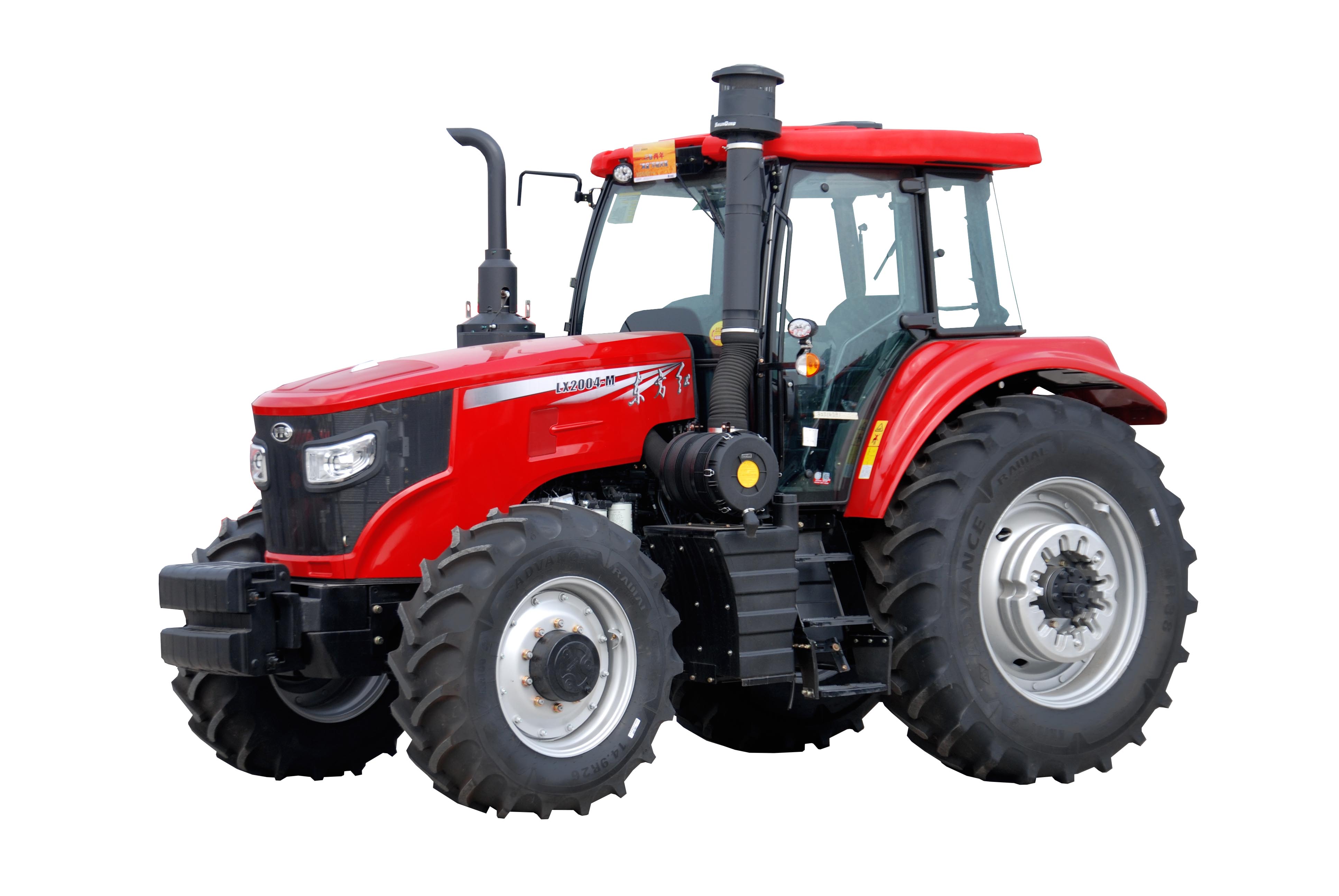

东方红LX2404-D（G4） |
|
|
外形尺寸（mm）长×宽×高 |
5600×2845（3550后双轮）×3370（至后处理顶端）（上柴发动机）、 5700×2845（3550后双轮）×3450（东方红发动机） |
|
|
最大配重质量前/后（kg） |
810/360 |
|
|
发动机 |
型号 |
上柴SC9DF270G4、东方红YTN9270-40 |
|
型式 |
六缸、直列、高压共轨、增压中冷 |
|
|
标定功率（KW） |
177 |
|
|
额定转速（r/min） |
2200 |
|
|
变速箱档数前进/倒退 |
24F/8R（爬行档） |
|
|
速度范围 |
前进（km /h） |
0.25-36.69 |
|
倒退（km /h） |
0.55-14.48 |
|
|
轮胎规格 |
前轮 |
16.9-28 |
|
后轮 |
20.8-38 |
|
|
前轮距可调（mm） |
1860-2250 |
|
|
后轮距可调（mm） |
1780-2160（2400后双轮） |
|
|
最小离地间隙（mm） |
452 |
|
|
最小转向圆半径（m） |
7 |
|
|
动力输出轴型式 |
后置独立式电液控制 |
|
|
动力输出转速（r/min） |
540/1000可选装540/720 650/720 |
|
|
动力输出轴功率（KW） |
≥142 |
|
|
耕深控制方式 |
强压入土位控制浮动控制 |
|
